IPM 모터 · DC 모터

서보모터의 주요 기능을 보다 더 간단하게 실현 가능합니다. 전용 인버터와 드라이버를 통한 간편한 제어 설정과 일괄변경 기능을 제공합니다.



gm_brushless_dc_sidekick_2

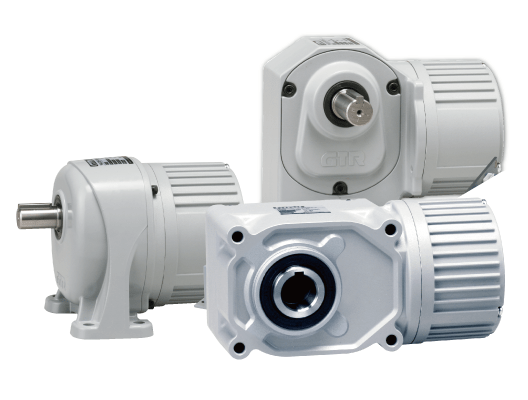

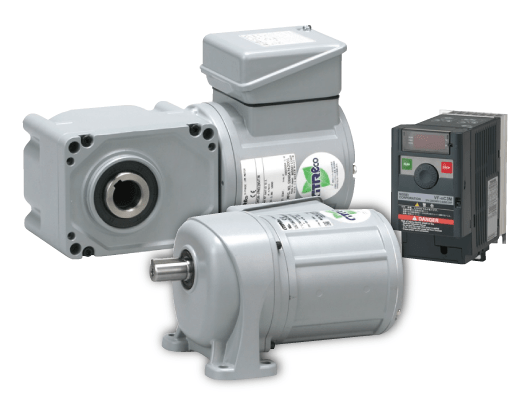

IPM 모터

  • 축타입 : G3평행축, H2직교축, F중공 ·중실축, F3동심중공 ·중실축
  • 감속비 : G3 : 1/5~1/1200 · H, F : 1/5~1/1500 · F3 : 1/5~1/240
  • 용 량 : 0.1kW ~ 2.2kW
  • 백래시 : 노멀, 30분(일부기종제외)
  • 장 착 : 다리 장착, 플랜지 장착, 소형 플랜지 장착 (※ 전체 타입별 상이)
IPM 모터 브로셔 다운로드
ggm_ipm_sidekick_2

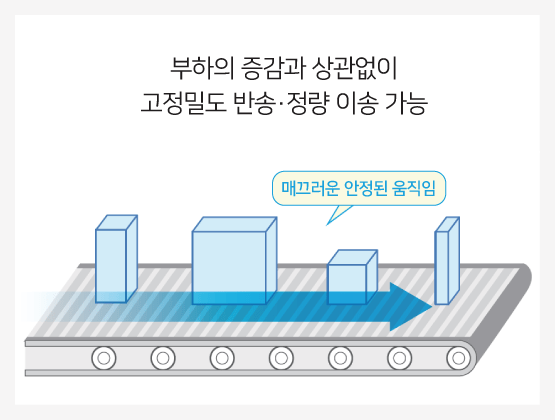

슬립현상이 발생하지 않는 안정적인 속도 제어

  • 슬립현상이 발생하지 않아 부하가 증감해도 설정된 동일한 속도를 유지하며 안정된 운행이 가능합니다.
  • 부하의 영향없이 고정밀도 반속 · 정량 이송이 가능합니다.
ggm_ipm_sidekick_3

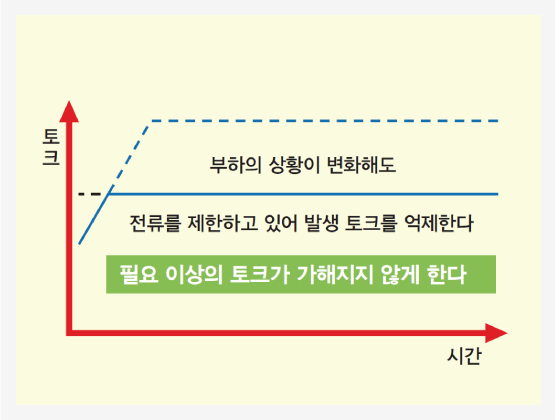

토크 리미트 기능

  • 모터에서 발생하는 토크가 설정값 이상 되지 않도록 제어 합니다.
  • 장치 고장 · 수리의 발생을 적게하고 모터 소손 리스크를 저하시킵니다.
ggm_ipm_sidekick_4

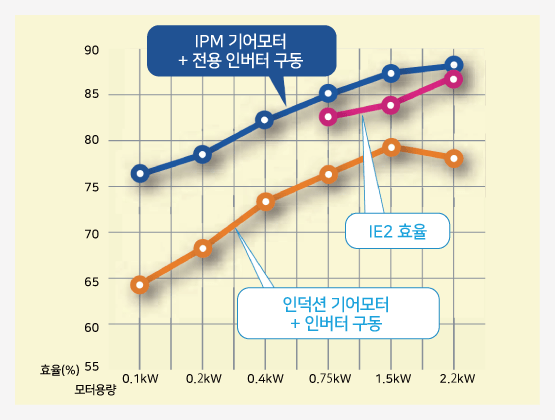

IE4 등급 상당하는 고효율

  • 전기요금의 절약과 CO2 배출을 감축하여 에너지 절약과 환경보호에 공헌합니다.
ggm_ipm_sidekick_5

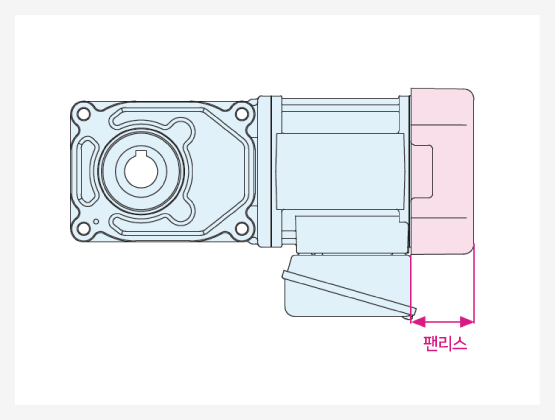

팬리스로 저소음 · 컴팩트

  • 0.75kW이하 기종은 팬리스 구조로 소형화와 경량화를 실현했습니다.
  • 또한 고장에 대한 리스크를 감소 시키고 분진이 발생하는 환경에도 최적화되었습니다.


gm_brushless_dc_sidekick_1

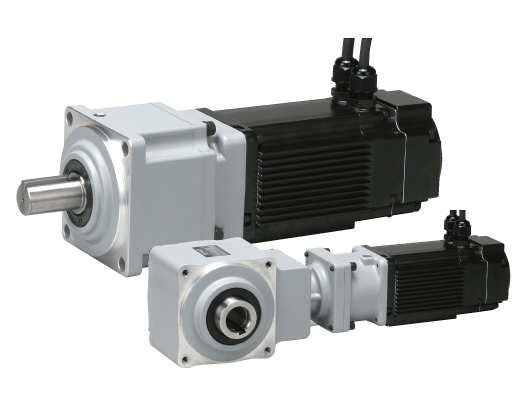

DC 모터 (배터리 전원) V시리즈

  • 축타입 : VG평행축, VH직교축, VF3동심중공 ·중실축
  • 감속비 : VG : 1/5~1/200 · VH, VF3 : 1/5~1/240 (VF 100W:1/5~1/120)
  • 용 량 : VG : 50W ~ 400W · VH, VF3 : 100W~400W
  • 전 압 : 12V, 24V, 48V
  • 장 착 : 다리 장착, 플랜지 장착 (※ 전체 타입별 상이)
gm_brushless_dc_sidekick_1
gm_brushless_dc_sidekick_3

DC 모터 (배터리 전원) SD타입

  • 축타입 : APG평행축, AFC직교중공축
  • 감속비 : 1/5~1/60
  • 용 량 : 0.75kW
  • 전 압 : 48V
  • 장 착 : 플랜지 장착
DC 모터 (배터리 전원) SD타입 브로슈어 다운로드
gm_brushless_dc_billboard_sidekick_5

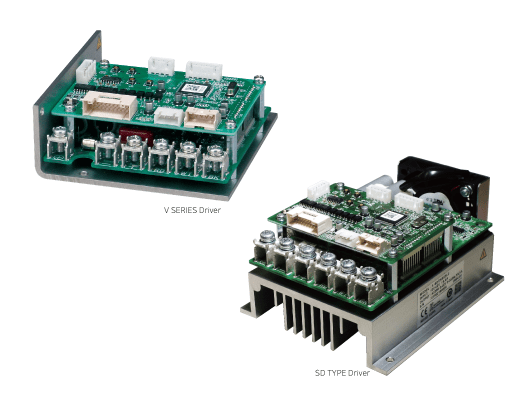

DC 모터 (배터리 전원) 전용드라이버

  • 타 입 : V시리즈
  • 용 량 : 50W ~ 04kW
  • 전 압 : 12V, 24V, 48V
  • 타 입 : SD타입
  • 용 량 : 0.75kW
  • 전 압 : 48V
gm_brushless_dc_billboard_sidekick_5
ggm_ipm_sidekick_2

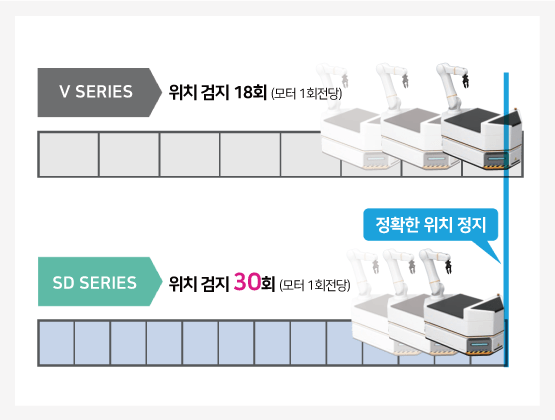

정밀한 위치 제어

  • SD 타입의 검지 정밀도 66% 향상 (당사 V시리즈 대비) 빠른 이동과 위치 결정 시 정밀 제어가 가능합니다.
ggm_ipm_sidekick_3

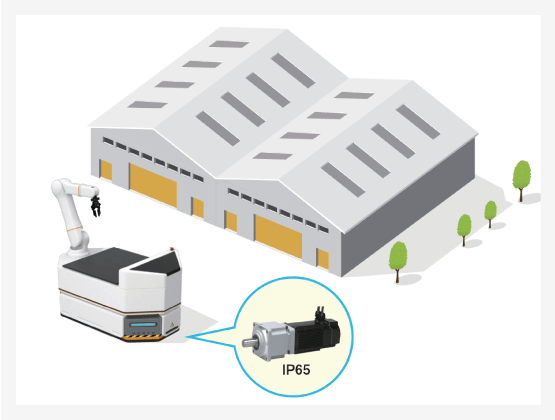

IP65 실외 사양

  • 실외 현장이나 건물 사이에서 이동하는 어플리케이션에 IP65 옥외사양으로 선택 가능합니다.
ggm_ipm_sidekick_4

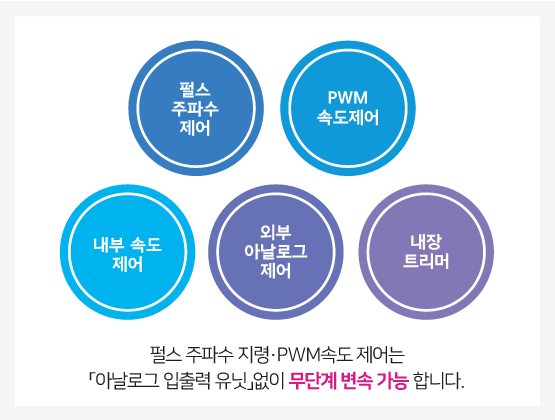

PWM(펄스폭 변조) 방식의 제어

  • 디지털 신호를 제어하여 추가 출력 장치를 설치할 필요가 없습니다. (Cost Down) 전용 소프트웨어 사용으로 PC에서 고객의 용도에 맞게 설정이 가능합니다.(Multigunction)
ggm_ipm_sidekick_5

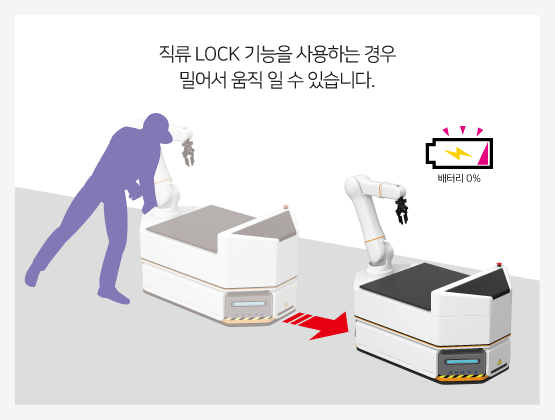

직류 LOCK 기능

  • 모터의 회전을 전자석력으로 LOCK합니다. (비통전 시에는 LOCK 해제) 간이 유지 브레이크로 이용할 경우 배터리가 부족해도 움직임이 가능합니다.

IPM 모터 카탈로그


DC 모터 (배터리 전원)


DC 모터 (배터리 전원) SD
