브라더 라벨 프린터와 함께 PLC에서 인쇄 설정하기

이 가이드는 브라더 라벨 프린터를 사용하여 프로그래머블 로직 컨트롤러 (PLC)에서 인쇄 설정을 하는 방법에 대한 개요를 제공합니다.

브라더는 P-touch Template 명령을 사용하여 PLC를 통해 인쇄를 지원하며, 이를 통해 라벨 프린터에 저장된 사전 정의된 템플릿에 변수 데이터를 삽입할 수 있습니다. 참고: 이 페이지의 설명은 PT 시리즈, QL 시리즈, TD-4D 시리즈에만 적용됩니다.

브라더가 제공하는 것

브라더는 미쓰비시전기(Mitsubishi Electric) PLC와 라벨 프린터를 통합하기 위한 다양한 리소스를 제공합니다. 포함된 내용은 다음과 같습니다:

브라더 라벨 프린터와의 PLC 통신을 위한 샘플 래더 프로그램 제공.
시리얼 또는 이더넷 연결을 사용하여 통합 단계를 설명하는 설명서 제공.
브라더 PT 시리즈, QL 시리즈, 및 TD-4D 시리즈 프린터와 함께 사용할 수 있는 샘플 템플릿 제공.

이러한 리소스를 통해 사용자는 P-touch 템플릿 명령을 사용하여 PLC를 통한 인쇄를 설정할 수 있으며, 이를 통해 라벨 프린터에 저장된 템플릿 내에서 변수 데이터를 교체할 수 있습니다.

PLC에서 인쇄 설정 단계

1 단계: 템플릿 생성 및 전송

라벨 템플릿 생성: P-touch 에디터를 사용하여 라벨 템플릿을 디자인합니다.

라벨 프린터로 템플릿 전송: P-touch Transfer Manager를 사용하여 템플릿을 라벨 프린터로 전송합니다.

템플릿 번호 할당: 각 템플릿은 라벨 프린터 내에서 특정 템플릿 번호로 할당되어야 합니다.

2 단계: PLC 프로그래밍

PLC 프로그램 개발: GX Works3을 사용하여 특정 조건이 충족될 때 P-touch 템플릿 명령을 작동하는 PLC 프로그램을 개발합니다.

샘플 프로그램 사용: 브라더는 라벨 프린터에 변수 데이터를 보내고 인쇄를 시작하는 명령이 포함된 샘플 래더 프로그램을 참고 자료로 제공합니다.

3 단계: 통신 설정

시리얼 연결: PLC와 라벨 프린터 모두에서 RS-232C 통신 설정을 합니다.

이더넷 연결: PLC와 라벨 프린터 모두에 대해 올바른 IP 구성을 확인합니다.

4 단계: 테스트 및 문제 해결

설정 테스트: PLC 프로그램을 실행하여 라벨 프린터가 동적 데이터를 사용하여 라벨을 올바르게 인쇄하는지 확인합니다.

매뉴얼 참조: 브라더에서 제공하는 매뉴얼에는 테스트 중 문제가 발생한 경우를 위한 문제 해결 팁이 포함되어 있습니다.

샘플 프로그램(Ethernet)을 시도하는 방법에 대한 브리핑

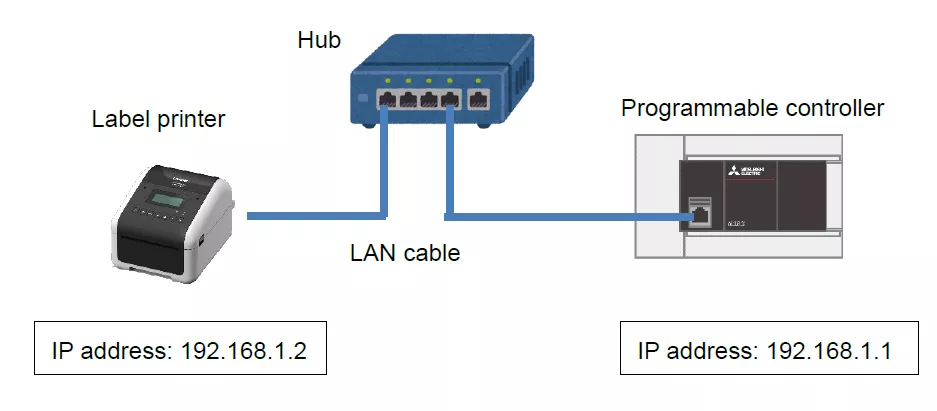

브라더는 미쓰비시전기(Mitsubishi Electric) PLC와의 이더넷 연결을 통한 인쇄 설정을 위한 자세한 샘플 프로그램을 제공합니다.

전제 조건

PLC 프로그래밍 지식: 사용자는 미쓰비시전기(Mitsubishi Electric) PLC프로그래밍, 특히 래더 프로그래밍, 구조 텍스트(ST), 기능 블록(FB) 언어에 대한 경험이 있어야 합니다.
소프트웨어: GX Works3 개발 도구에 익숙해야 합니다.

샘플 프로그램 다운로드 및 설정

1. 필수 소프트웨어 다운로드:

[고객지원 및 다운로드] 페이지에서 라벨 프린터 드라이버, P-touch 에디터및 프린터 설정 도구를 설치합니다.

2. 샘플 프로그램 다운로드:

PLC 샘플 프로그램을 여기에서 다운로드 하세요.

3. 샘플 템플릿 구성:

"brother-labelprinter-ptdt" -> "1. Program" -> "SampleTemplate"을 열고 P-touch 에디터로 라벨 프린터에서 템플릿을 엽니다.

PT-9 시리즈: auto_PT-900.lbx
TD-4D 시리즈: auto_TD-4D.lbx
QL-8 시리즈: auto_QL-8.lbx

4. 템플릿 전송:

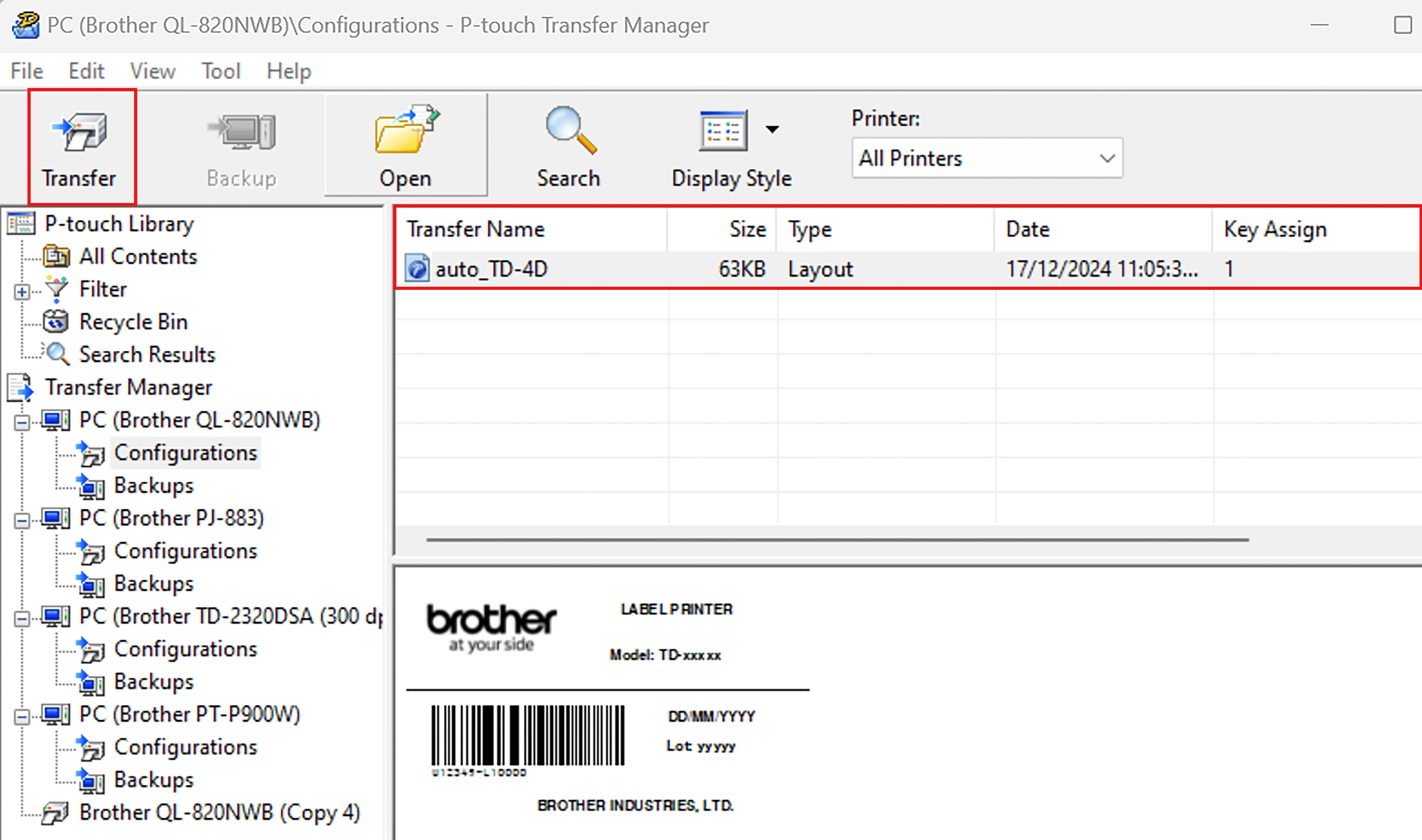

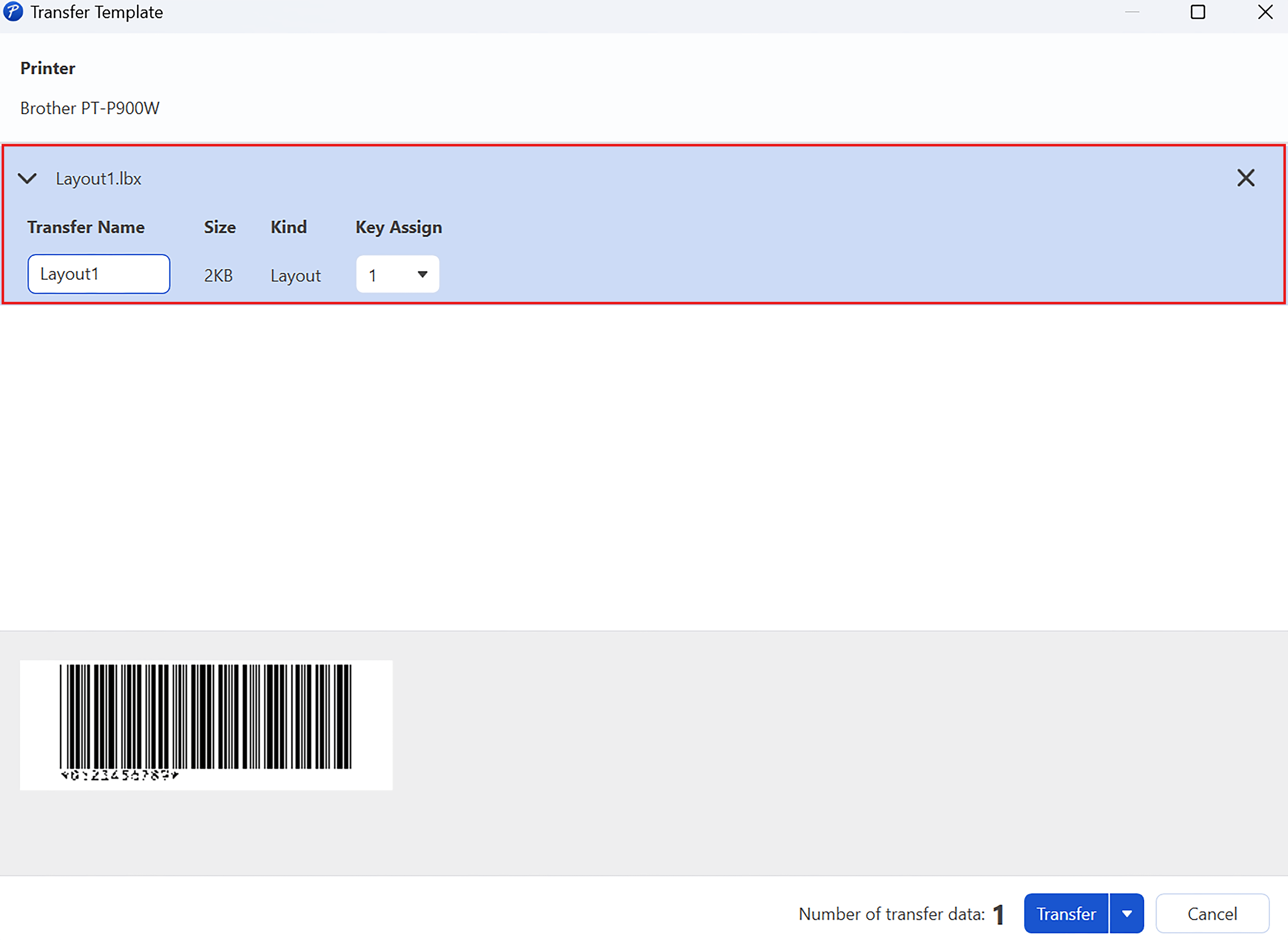

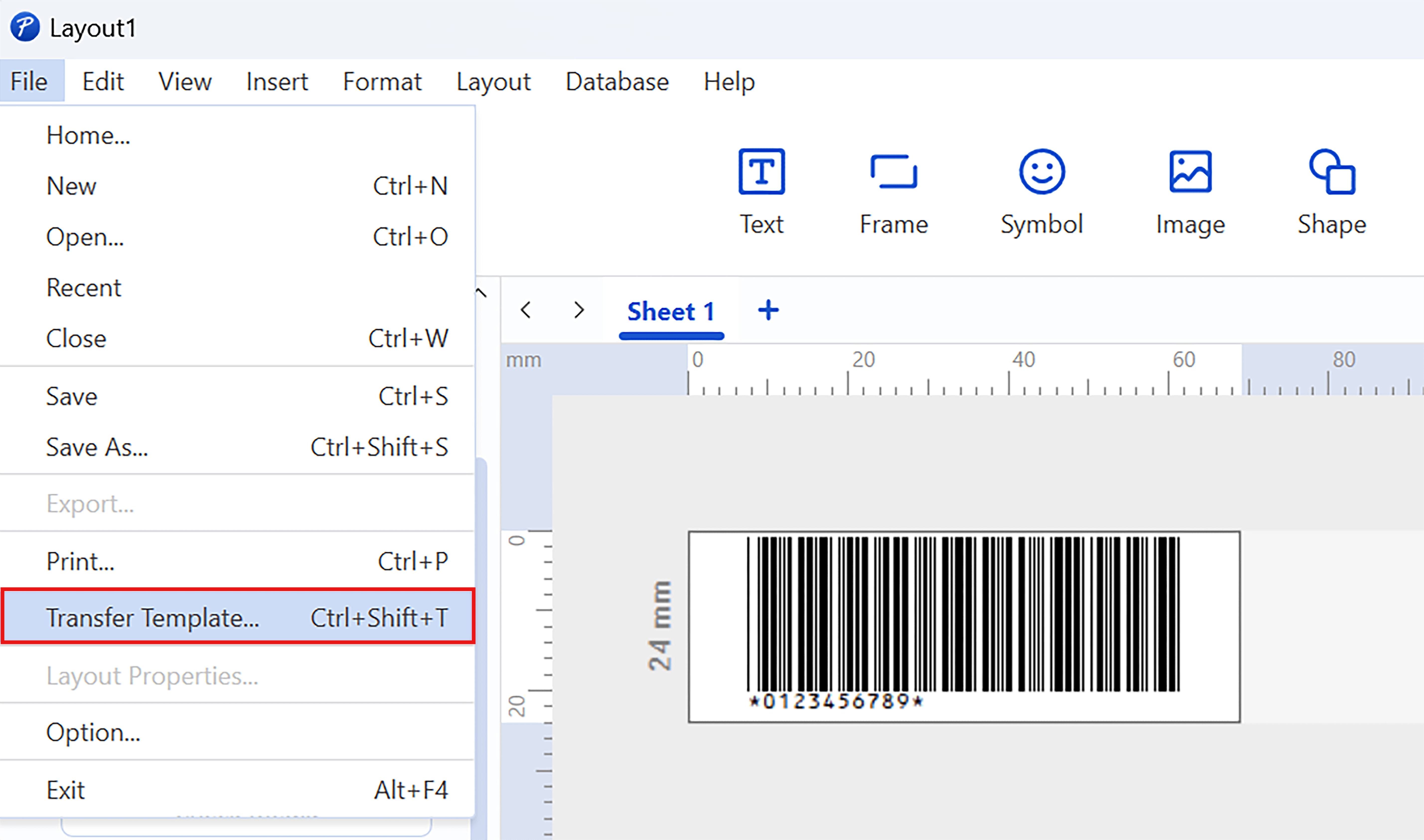

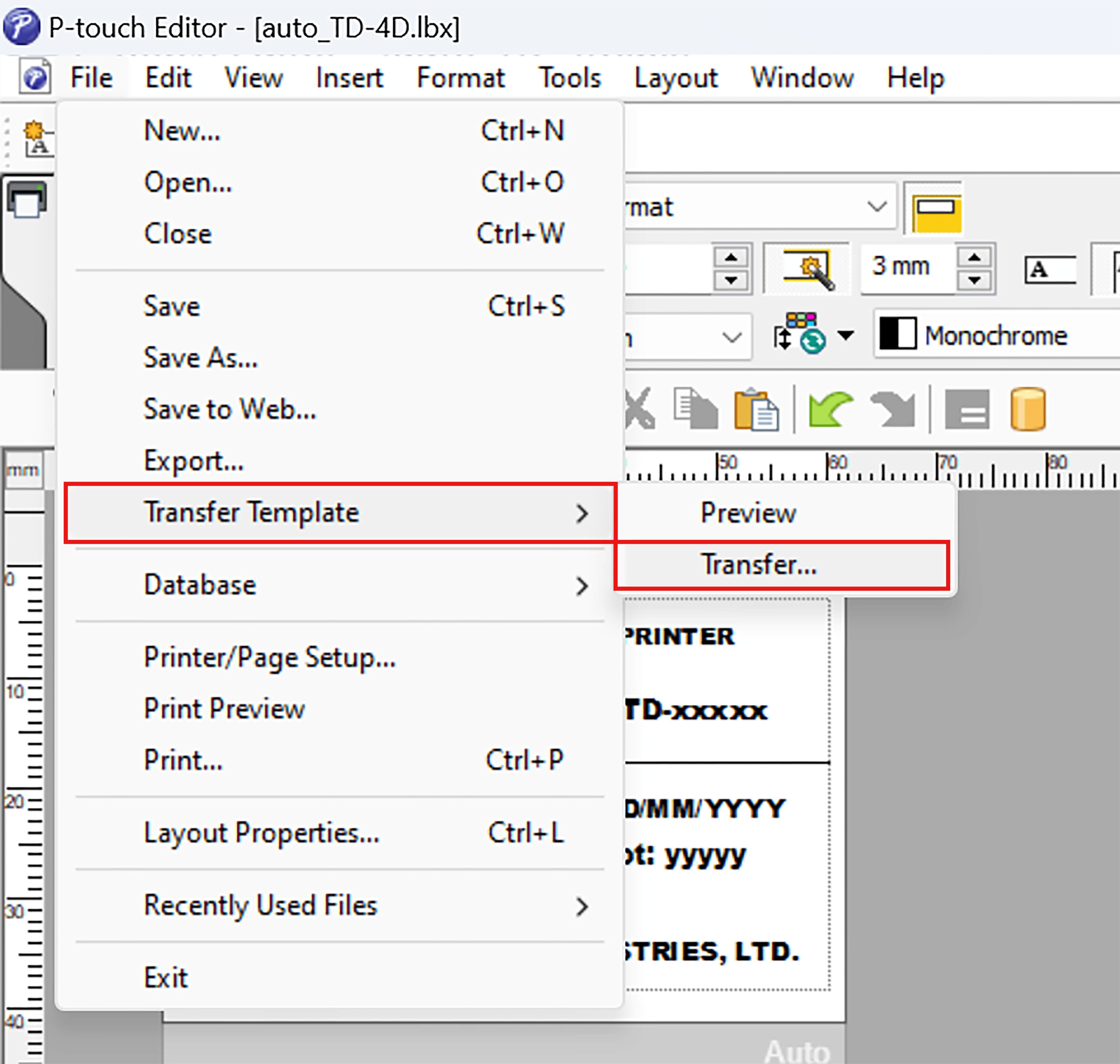

P-touch 에디터를 사용하여 라벨 프린터로 템플릿을 보내고 PLC 프로그램에서 참조하는 템플릿 번호와 키 할당이 일치하는지 확인합니다.

5. PLC 프로그램 구성:

샘플 프로그램을 GX Works3에 로드합니다.
CPU 매개변수를 조정하고 시리얼 또는 이더넷 통신을 위한 모듈 라벨을 등록합니다.

6. 추가 구성 단계:

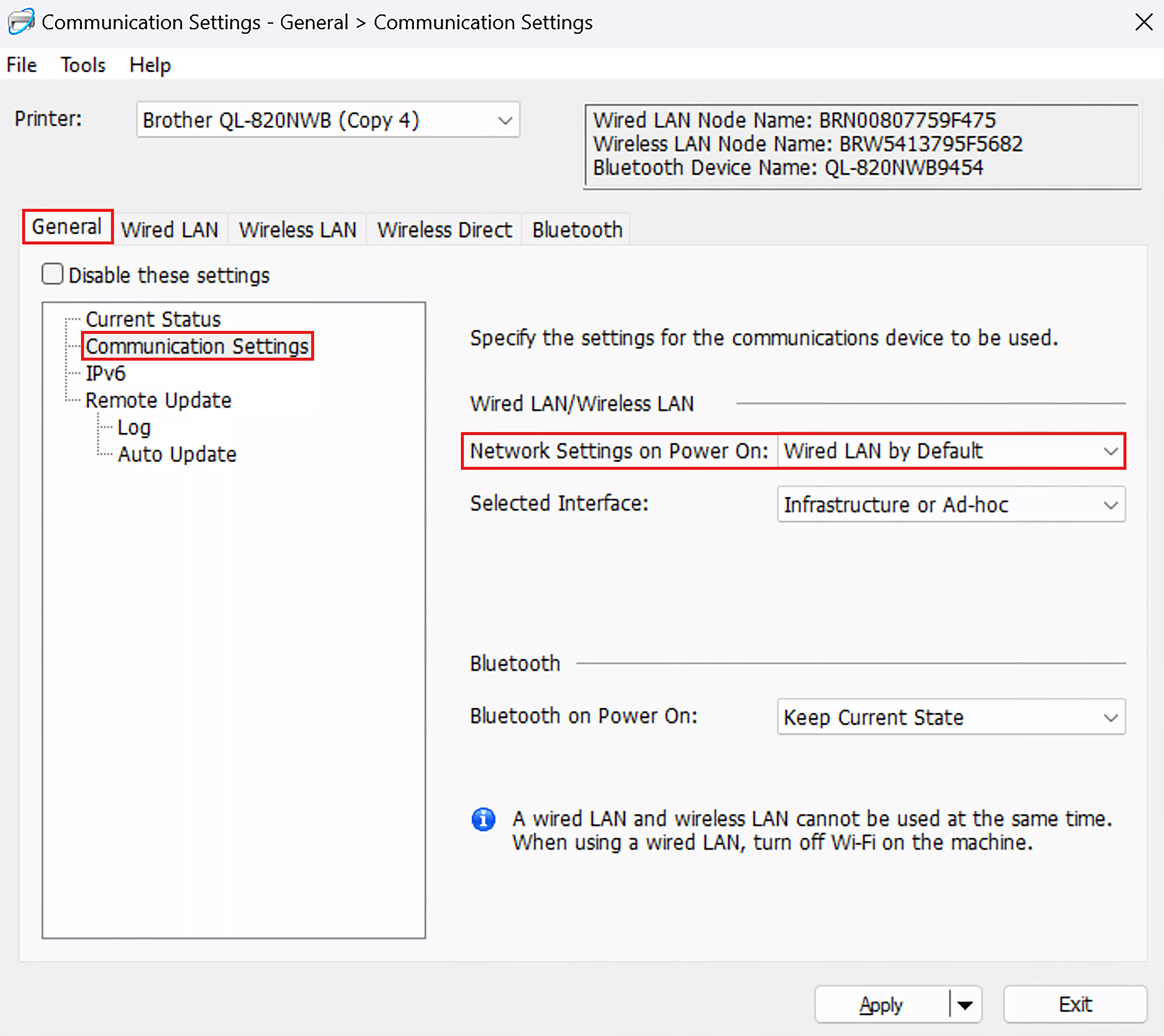

연결 충돌을 방지하기 위해 라벨 프린터의 WiFi를 비활성화합니다.

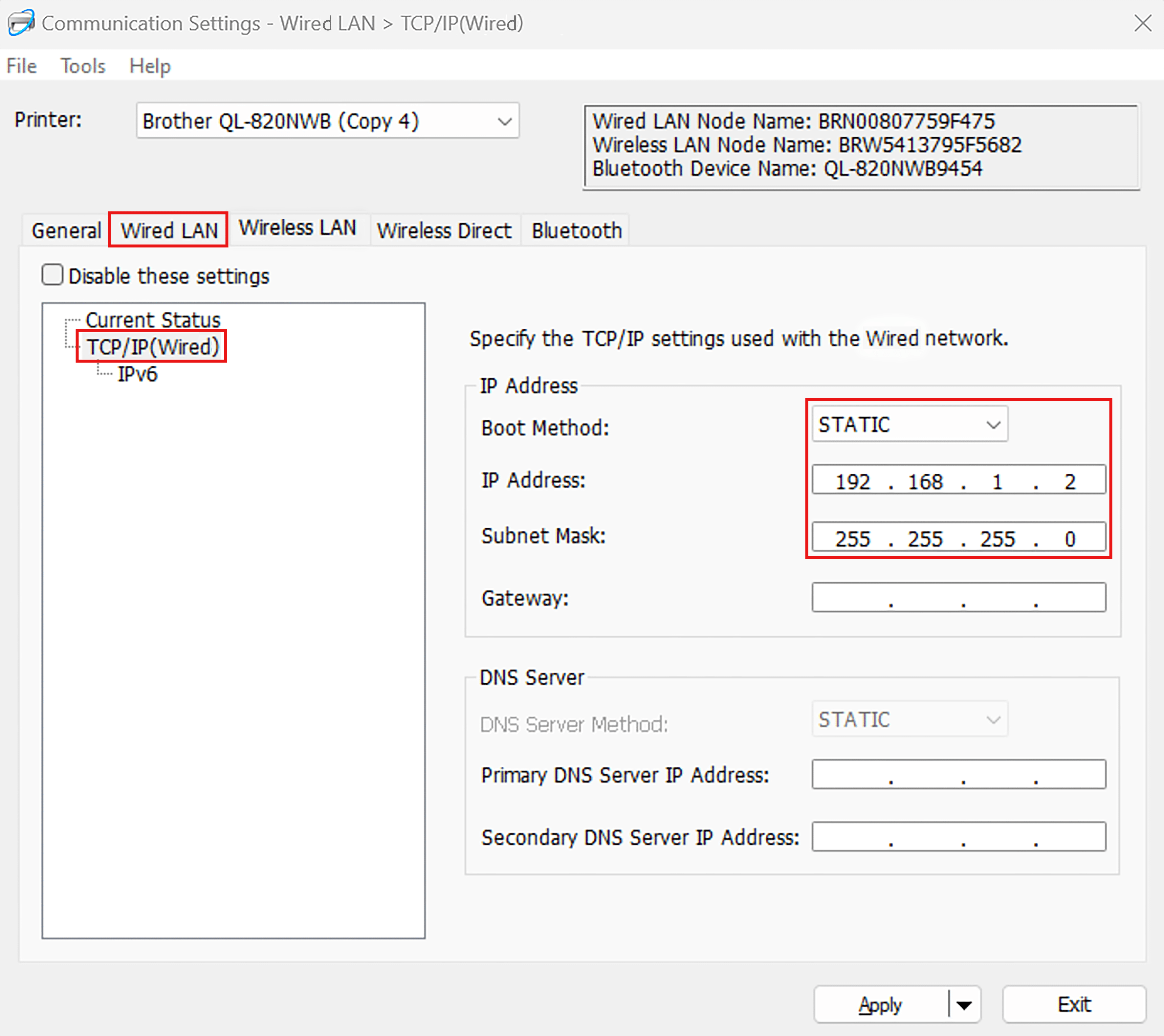

Ethernet 연결을 위해 매뉴얼에 표시된 대로 라벨 프린터의 IP 주소를 설정합니다.

7. 실행 및 테스트:

PLC 프로그램을 실행하고 조건을 트리거하여 P-touch 템플릿 명령을 보냅니다. PLC의 데이터를 사용하여 라벨 프린터가 라벨을 정확하게 인쇄하는지 확인합니다.

요약

브라더 라벨 프린터를 사용하여 PLC에서 인쇄를 설정하려면 템플릿 생성, P-touch 템플릿 명령을 전송하기 위한 PLC 프로그래밍, PLC와 라벨 프린터 간 통신 설정이 필요합니다.

브라더는 샘플 프로그램과 매뉴얼을 포함한 종합적인 리소스를 제공하여 사용자가 이 과정을 따라갈 수 있도록 돕습니다. 이러한 단계를 따르면 생산 환경에서 라벨링 프로세스를 간소화하고 PLC의 데이터를 기반으로 정확한 라벨 생성이 가능합니다.
